重力自流方案

污水入廊方案將分為：污水通氣設計、污水管接戶檢查井設計、廊內污水管布置、污水管豎向設計、交叉設計來分別闡述污水管入廊方案。

1、污水通氣設計

(方案1)采用檢查井直通地面形式：管廊內按照排水規范要求間距設置檢查井，檢查井直通地面，污水管單艙敷設。

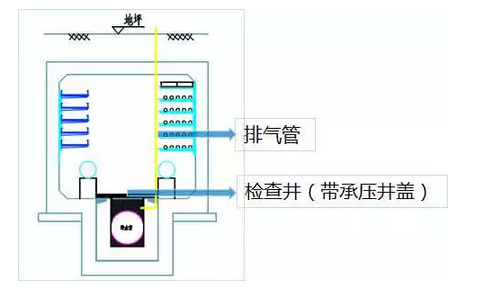

(方案2)采用排氣管排氣：按要求設置檢查井，檢查井不同地面，利用排氣管排氣。

2、污水管檢查井設計

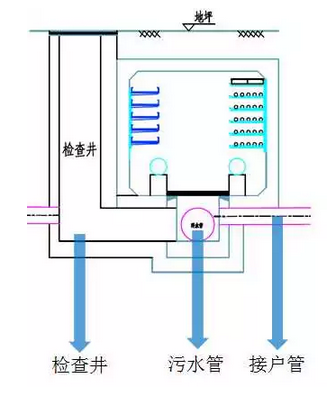

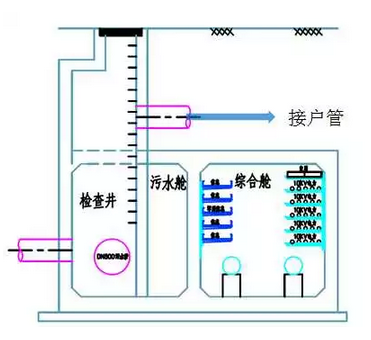

(方案1)接戶管從頂端接入接戶檢查井(如圖1)所示

(方案2)接戶管從底端接入檢查井

3、污水管布置

(方案1)污水管布置在管廊頂部，這樣的方案一般適用于壓力污水管;

(方案2)污水管布置在管廊底部(如上圖所示)

4、豎向設計

情形1：道路為單向縱坡，管道規劃設計坡向與道路一致

雖為單向坡，但是局部往往仍會有小的起伏?？衫梦鬯撌覂?nèi)的富余空間通過調整管道相對高度，局部設計跌水井。

情形2：道路為單向縱坡，管道規劃設計坡向與道路反向

與規劃部門協商，調整管道的規劃設計。亦可通過提升設施來適應管道規劃。

情形3：道路有較頻繁且較大的起伏

不推薦此類路段污水入廊，若入廊需增加污水提升設施。

5、豎向交叉問題

污水管道入廊后，與雨水管交叉，通常情況下需要雨水管避讓管廊。無法避讓時，優先雨水做倒虹。

污水管道入廊后，與其它管線交叉，通常情況下需要其它管線避讓管廊。污水管道入廊后，與其它管線交叉，需要管廊倒虹避讓的，若污水管道局部出艙、管廊倒虹能解決交叉問題的情況采用管廊倒虹，污水管道局部出艙的避讓方式。以上情況都不能解決交叉問題時，再考慮管道隨管廊倒虹避讓的方式。

綜上所述，在考慮上述的五個方面的設計問題后，污水入廊的方案可歸納為以下幾種：

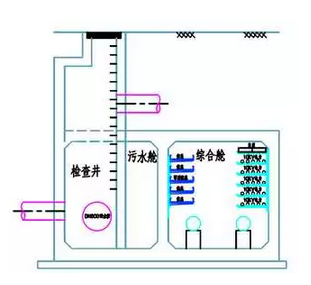

方案1：污水單獨建艙，檢查井豎直伸出地面，右側接入管從管廊頂部接入。此方案適合單側服務區域較小的道路。當管道堵塞可從管廊外部進入檢查井進行疏通，管道的維護可進艙室進行。但是艙室的利用率較差。

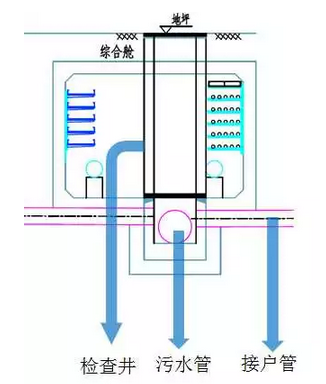

方案2： 污水與其它管道同艙，檢查井豎直伸出地面，接入管從管廊底部接入。當 管道堵塞可從管廊外部進入檢查井進行疏通，管道的維護可進艙室進行。

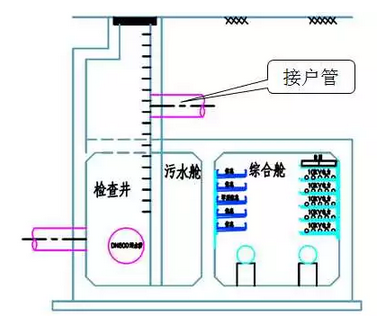

方案3：污水與其它管道同艙，檢查井從管廊側面伸出地面，接入管從管廊底部接入。當 管道堵塞，管道的維護進艙室進行。該方案艙室的利用率較高。

負壓真空方案

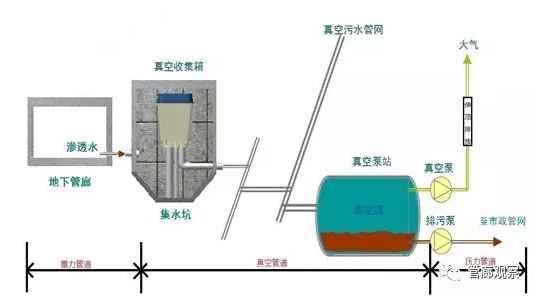

一、地下綜合管廊真空排水系統流程

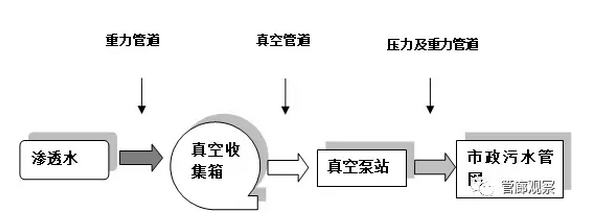

管廊內的滲透水沿著一定的坡度流入集水坑內，當集水坑內的水到達一定水位時，通過感應管觸動控制器，真空閥自動打開，廢水通過真空傳輸裝置瞬間被吸入真空管網中。真空管網中的空氣壓差為系統提供動力，將廢水輸送至真空泵站的真空罐中，最終由排污泵排入市政管網。真空泵抽出的空氣可通過處理后排入大氣。

二、設計要點

1、真空管道

1)真空排水管道建議采用PVC或PE管道。

2)PVC管道管件采用粘接方式連接，選用正規企業提供的管材管件。

3)真空排水管道通常按照0.2%的管道坡度敷設。

4)真空管道中出現的所有三通必須采用45°的“Y”型三通進行連接。

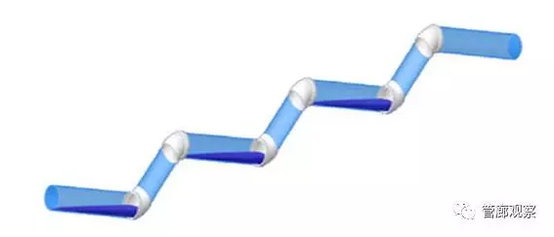

2、真空管道成鋸齒形剖面鋪設

真空排水管網設計成鋸齒形剖面，由一段直管和兩個45°彎頭組成，垂直高度在200mm至450mm的范圍內。這種敷設方式能保證良好的廢水運輸。

3、檢查管

真空管網中每個提升后的位置安裝一個檢查管，相鄰兩個提升彎的間距不超過100m，在安裝施工及系統運行期間，可通過檢查管對真空系統的氣密性進行檢測，保證了真空系統的有效運行。

4、真空排水系統設計方案

管廊滲透水可沿一定的坡度流進就近的集水坑內，將真空收集箱布置在管廊內的集水坑里，真空收集箱的高度可根據現場作適當調整。

連接每個收集箱的真空排污管道可沿管廊內壁布管，真空管道可以方便改變方向以避開障礙物(如其他管道)，其管徑小坡度小，施工便利，檢修方便，維護費用低。經真空管網收集后的廢水最終排至真空泵站內，由排污泵排至市政管網。真空泵站位置宜設置在管廊內的最低位置。

三、真空排水與重力排水的比較

1、真空排水：若采用真空排水，可采用數套真空收集裝置收集滲透水，集水坑內的水位達到一定液位時可瞬間被真空抽吸走，集水坑底部無淤積，沒有安全隱患。真空管道管徑小坡度小可置于管廊內，真空管網施工便利，且后期檢修方便。真空收集箱氣動運行無需供電，整個真空系統只有在真空泵站一處供電，便于管理且維護費用低。

2、重力排水：若采用重力排水，該項目需在每個集水坑處各設置2臺污水提升泵(一用一備)，每套提升泵單獨排至污水管網，提升泵在每次抽吸污水后總會有一小部分水殘留在集水坑底部，時間久了集水坑底部會有淤積及各種異味，對檢修人員會有安全隱患。且在每個提升泵處都需供電，后期運營維護費用較高。
