橋梁是交通線路中的重要組成部分。特別是現代高等級公路的修建中，橋梁建設往往是左右全線早日通車的關鍵。尤其現在高速公路基本已進入山嶺區，這種情況表現更甚。像我省的五臺至盂縣高速公路橋梁比例為17.68%、造價占19.38%，我省的西縱高速吉縣至河津高速公路橋梁比例達到28.5%，造價占到整個項目的27.9%。因此好的橋梁設計可以保證整個項目的方便施工，節約造價，縮短工期。筆者經歷了我省多條高速公路的大中橋設計，本文就個人多年來的大中橋設計工作中的一些認識和感悟整理成文，希望得到同行的指正。

1 橋梁設計基本原則

a)橋梁設計應遵照“安全、適用、經濟、美觀和有利環保”的基本原則，同時注重結構的耐久性。

b)橋梁總體服從于路線走向和整體設計，其平、縱面與公路線形相融合；從橋梁專業的角度，應主動配合為路線方案綜合最優，提供依據。

c)抓住項目各路段地質、地形特點，合理選擇橋位，綜合比選最優方案。

d)方案選擇及孔跨布設除考慮結構本身的合理性外，還應注重各合同段的劃分、方便施工及與周圍景觀的協調。

e)橋孔分聯時，應充分考慮橋梁下部的剛度協調，達到最佳受力效果。

f)在地形復雜，山坡陡峻處的山區橋梁，布孔時應根據橋址縱、橫斷面布設。尤其橫向保證橋梁墩臺的穩定性。

f)橋孔布設原則上不壓縮河槽。對于山前擴散及變遷河段，橋梁長度應考慮河槽擺動的因素，為確保水流及漂浮物順利通過橋孔，大橋跨徑不宜小于20 m。

g)平原區橋梁孔跨布設以水文計算成果為依據，并結合河道的地形、地貌及橋下被交路等情況予以確定。

h)平原區路基通過占有農田較多，且需大量借方或遠運填料時，可設置高架橋通過，并采用建筑高度較低的結構類型。

i)對于跨線橋保證凈空5.5 m以上，以保證日后橋下被交公路罩面改造。

2 上部結構設計

2.1 結構選型

2.1.1 裝配結構

橋梁上部結構形式及跨徑選取宜根據地形、地質、水文、橋墩高度，選取合適的橋梁方案進行比選。原則上采用施工方便、造價經濟的標準化、預制裝配化結構，推廣采用《公路橋梁通用圖》2007年12月版。以裝配式小箱梁、T梁為主，為保證橋梁整體協調性，除特殊和復雜橋梁外，一般橋梁跨徑建議按下述范圍選取：

墩高H＜10 m時，選用10～20 m跨徑；

墩高10＜H≤15 m時，選用20～25 m跨徑；

墩高15＜H≤30 m時，選用25～30 m跨徑；

墩高30＜H≤60 m時，選用30～40 m跨徑；

墩高H＞80 m時，考慮采用剛構。

原則上常規橋梁L=6～10 m采用鋼筋混凝土空心板, L=13～16 m采用預應力混凝土空心板，L＝20～35 m采用裝配式預應力混凝土小箱梁，L＝30～50 m采用裝配式預應力混凝土T梁，按傳統的觀念跨徑與墩高的關系按橋梁美學原則，一般應選擇比值為0.618～1之間，通過經濟比較，往往也是經濟的。但山區高速公路地形起伏變化頻繁，交通運輸條件差，預制場地困難，大型起吊設備難以到位。盡量采用小跨徑結構。

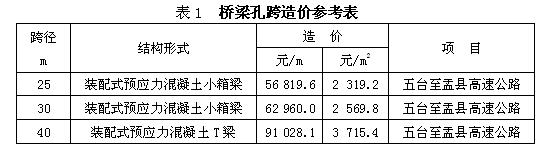

表1為五臺至盂縣高速公路的代表性孔跨工程造價表，供估算工程造價之用。　　

對小半徑、平面變寬度、橫向大超高、立面大縱坡線形，平縱橫要求適應性強，外觀平順、橋型美觀的橋梁，如處于樞紐、互通匝道和服務區段內橋梁，一般考慮設置為現澆橋。

a)原則上跨徑小于20 m箱梁采用普通鋼筋混凝土箱梁，20 m及以上采用預應力混凝土箱梁。

b)箱梁梁高取1/18～1/20箱梁跨徑，但不得小于1.4 m。20 m跨 h=1.4 m，25 m、30 m跨 h=1.6～1.7 m，35 m跨 h=1.9 m。懸臂端部厚16 cm，懸臂根部高45 cm，頂板厚度25 cm，底板厚度22 cm。獨柱墩底板加厚到24 cm。

c)彎道（R≤250 m）上的箱梁必須視跨徑長度、箱梁半徑在箱室內設置1個或多個中橫隔板，中橫隔板間距小于等于12 m，橫隔板寬度采用50 cm。

d)設雙支座支撐時，端橫梁視中跨大小取80～120 cm，中橫梁視中跨大小取100～150 cm；獨柱墩中橫梁酌情增大，視中跨大小取130～180 cm。

e)原則上跨徑35 m以上預應力箱梁等寬段腹板取55 cm，邊肋端部變化為75 cm，如果為多室則中肋變化為95 cm?？鐝?5 m以下預應力箱梁等寬段取45 cm，邊肋端部變化為65 cm，多室中肋變化為85 cm。變化段長度為12倍腹板寬度差。多室箱梁取中肋變化值。預應力混凝土箱梁腹板端部設計為變寬。

f)主線12.0 m箱梁采用單箱雙室，懸臂2.0 m，箱梁底寬8.0 m。

g)15.5 m寬匝道橋，采用雙幅7.74 m箱梁，單箱單室，懸臂取1.75 m。

h)10.5 m寬匝道橋，采用單幅，單箱雙室，懸臂取1.25 m。

i)8.5 m寬匝道橋，采用單幅，單箱雙室，懸臂取1.25 m。

2.2 平面設計

平面設計的主要任務就是處理好上部構造與平面曲線半徑的關系。橋位處平面曲線半徑對橋梁跨徑的選擇及平面布置影響較大，主要表現為兩個方面，第一是內外弧差，第二是中矢高。墩臺徑向布置時，由于曲率半徑的影響，內外梁梁長不等，半徑越小，內外梁梁長差越大。對于存在體系轉換的簡支變連續結構，當梁長變化在±15 cm范圍內時，可采用調整現澆連續段長度的方式布梁，預制梁長保持不變；當梁長變化在±50 cm范圍內時，各預制梁采用變梁長，現澆連續段長度保持不變。

一般中矢高10 cm以內，可以通過調整護墻內緣使之適應平面線形；半徑較小，中矢高大于10 cm時，邊梁按實際曲線預制。但不同半徑外邊梁形狀不一樣，種類多施工較麻煩。另一種是預制邊梁時，將邊梁多預制一段長度，讓現澆橋面板和防撞墻來適應平面線形。采用該方法材料稍有浪費，美觀性稍差，但施工較方便。

3 下部結構

3.1 橋墩

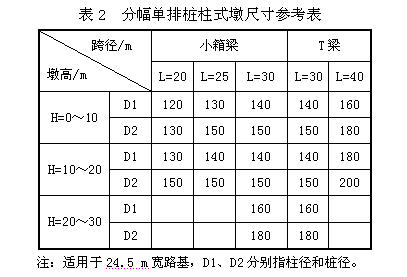

3.1.1 墩高H＜30 m時采用柱式墩

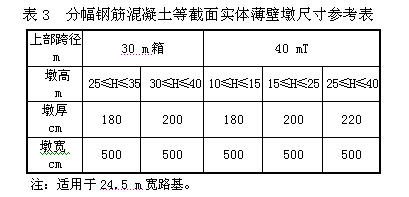

3.1.2 墩高H＜40 m時宜采用等截面實體薄壁墩

橫橋向墩寬500 cm，墩厚取250 cm，壁厚縱橫向可分別取80 cm和60 cm設計，1/2墩高處設水平隔板。

3.1.4 墩高50＜H＜70 m時宜采用變截面空心薄壁墩

橫橋向墩寬500 cm，縱橋向墩頂寬取250 cm，按50︰1放坡，壁厚縱橫向分別取80 cm和60 cm設計，沿墩高每20 m左右間距設水平隔板。

3.2  橋墩系梁

a)橋墩高度(含蓋梁)超過9 m時，考慮在樁頂設置橫系梁。地震基本烈度大于等于Ⅷ度的地區，墩高大于7 m樁頂設置橫系梁。

b)處于橫向陡峭山坡上的橋墩，原則上采用高低墩形式，地系梁的位置處于兩樁頂高差的1/3處，減少系梁開挖。

3.3 橋臺設計

3.3.1 柱式橋臺

原則上應用于較平坦地勢，填土高度h＜5 m。

3.3.2 肋板式橋臺

原則上應用于較平坦地勢，填土高度h≥5 m。適用范圍較廣，但高度不宜超過11 m。

3.3.3重力式U型橋臺

原則上應用于地基條件較好的山區。根據《墩臺與基礎》規定，U臺適應的填土范圍為4～10 m。U臺一個很大的好處就是可根據地形合理分臺階以適應橫向、縱向陡坡地形，減小開挖。

3.3.4 薄壁臺

平原區填土高度h≤6.5 m的小橋，可采用薄壁臺，軟基段宜控制在6.0 m以下。現運營的高速路中有些薄壁臺出現開裂現象，設計時應特別引起注意。

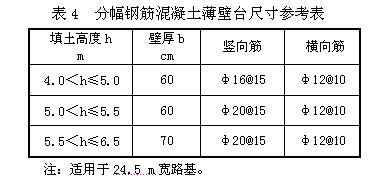

a)臺身壁厚B取值及臺身建議配筋見表4。

b)薄壁臺承臺尺寸 120(高)×150(寬)。

c)簿壁橋臺支撐梁 原則上所有的薄壁橋臺均設置支撐梁，間距為150～200 cm；支撐梁尺寸b×h=30 cm×40 cm。

d)無法設置支撐梁時，臺后填土高度控制在5.0 m以下，且樁基直徑增大一級。

4 基礎設計

a)一般情況當基礎覆蓋層小于5 m時可考慮設擴大基礎，大于5 m時采用樁基礎。

b)山嶺重丘區的橋梁，由于地面坡度較大，為減少基礎工程量、避免深挖基坑帶來的地質病害，基礎型式宜采用樁基礎。

c)基樁按彈性摩擦樁或嵌巖進行計算時，有效樁長不得小于5d（d為樁徑），有效樁長自最低沖刷線或樁側土厚度不小于2.5d處起算。

d)摩擦樁的長度在計算值的基礎上適當延長3～5 m。嵌巖樁嵌入基巖不小于2d（d為樁徑）。

e)當橋梁下伏采空區埋置較淺時橋梁樁基應穿透采空區，將樁尖嵌入采空區底板以下完整、穩定的微風化的巖層內。

f)當橋梁下伏巖溶區且覆蓋層較薄時，樁基應穿過不穩定的巖溶和多層溶洞，將樁尖嵌入完整、穩定的微風化巖層內（樁尖以下5 m內無溶洞，且周圍無巖石破碎現象）。

5 結束語

本文從上部、下部和基礎3個方面論述了橋梁設計的一般原則及常用構造尺寸。具體橋梁設計時應充分把握每座橋梁的特點同時兼顧造價、后期維修養護方便及與周圍景觀相協調等。橋梁工作者要注意行業內新技術、新材料、新工藝的推廣采用，設計出安全、適用、經濟、美觀的橋梁。
