施工現場平面布置圖是按照施工方案與進度，對于施工現場的各種臨時建筑、道路、施工機械、倉庫等進行合理布置，它反映的是施工現場各種設施和永久建筑、擬建工程之間的空間關系。

施工現場平面布置圖做得好，對于后期的工序安排以及施工進度是有很大影響的。

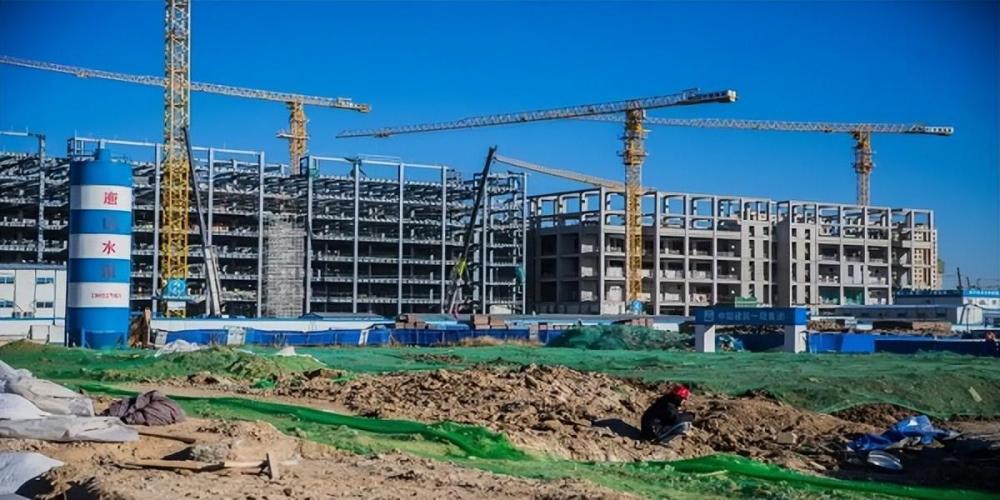

圖片來源于網絡

一、平面布置圖編制的依據

1、各種設計資料，比如說建筑總平面圖、地形地貌圖等等一切已經有的，或者是計劃要建設的各類設施位置圖。

2、施工現場的實際情況，如周邊情況、道路交通、原有建筑物以及排水口等。

3、項目施工方案、進度計劃，用于確定施工項目分哪些階段，然后進行現場的規劃。

4、各種施工中會用到的材料、構件、施工機械等，以及其中的數量、尺寸大小等詳細信息，用于做儲存?zhèn)}庫與運輸路線的規劃。

5、各構件加工廠規模、倉庫及其他臨時設施的需求數量及規格。

6、《建設工程施工現場消防安全技術規范》GB 50720-2011、《施工現場臨時建筑物技術規范》JGJ/T 188-2009。

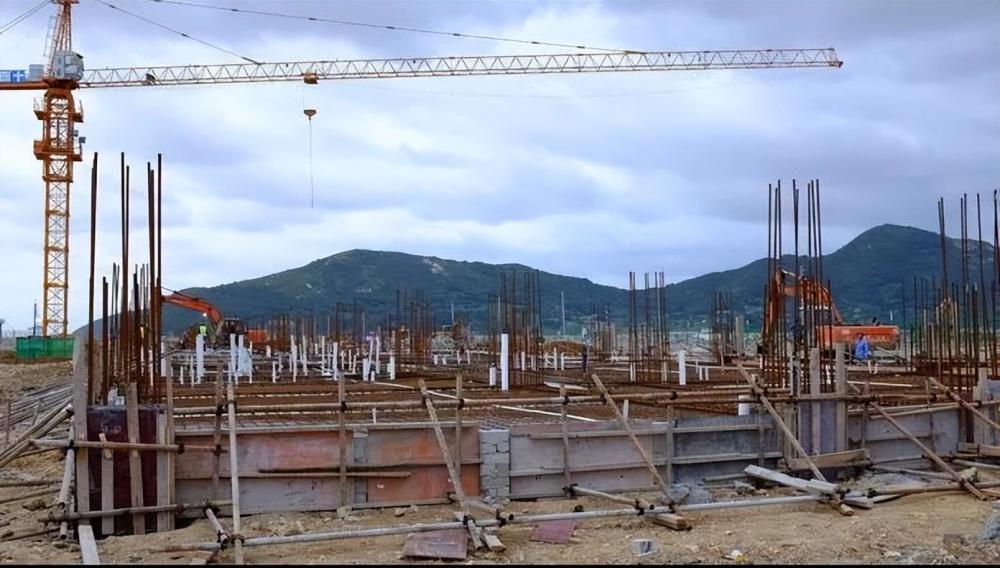

圖片源于網絡

二、施工總平面圖設計要點

1、大門與場外道路的設置

一般施工現場最好是設置兩個或者兩個以上的大門，大門的位置需要考慮到周圍的道路、坡度等，寬度、高度也要能夠滿足各類運輸車輛的通行需求。還需要考慮到能否跟倉庫或者是加工位置銜接。當然在大門處還需要設置人員出入通道。

而施工現場的圍擋高度一般需要在2.5米以上，這也是考慮到整體的形象，避免施工時的揚塵影響。

2、大型機械設備布置

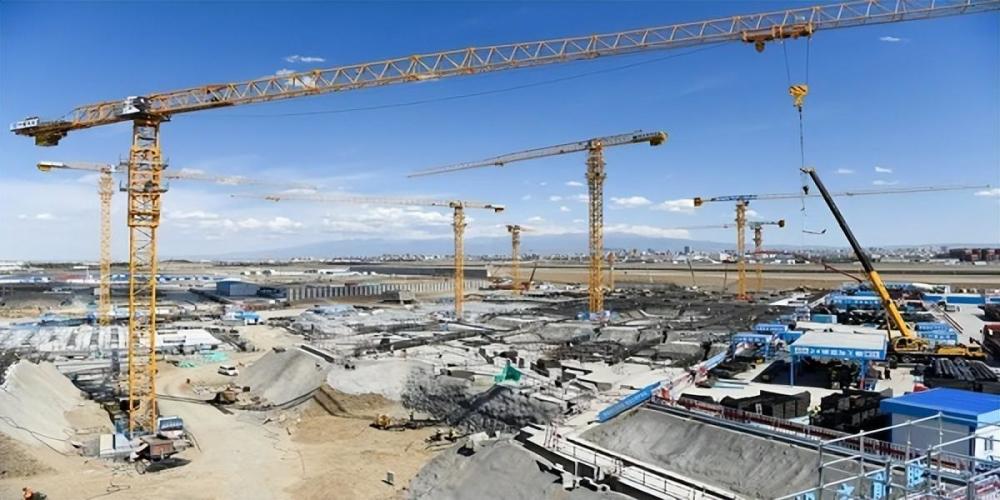

塔吊是施工現場必不可少的設備之一。在考慮施工現場的塔吊布置時，要考慮到覆蓋范圍、構件的運輸與堆放，以及塔吊與主體結構的連接。當然還得考慮到使用完塔吊后，該位置是否方便塔吊的拆除與運輸。

混凝土泵的布置需要考慮的時候運輸?shù)木嚯x，以及是否方便混凝土罐車的通行。一般情況下立管應相對固定，泵車可以現場流動使用。

現場施工升降機的布置需要考慮到的因素是地基承載力、地基平整度、排水情況，以及升降機周圍的防護欄布置等。

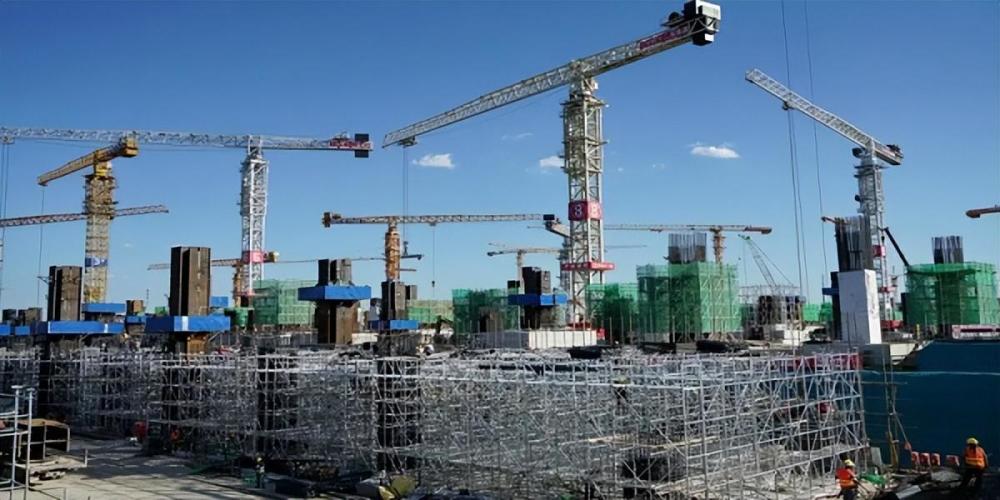

圖片源于網絡

施工電梯的布置就得考慮到材料運輸?shù)木嚯x，使得施工人員能夠在最短的距離內進行材料的運輸，這樣也不會耽誤施工的進度。

3、布置倉庫、堆場

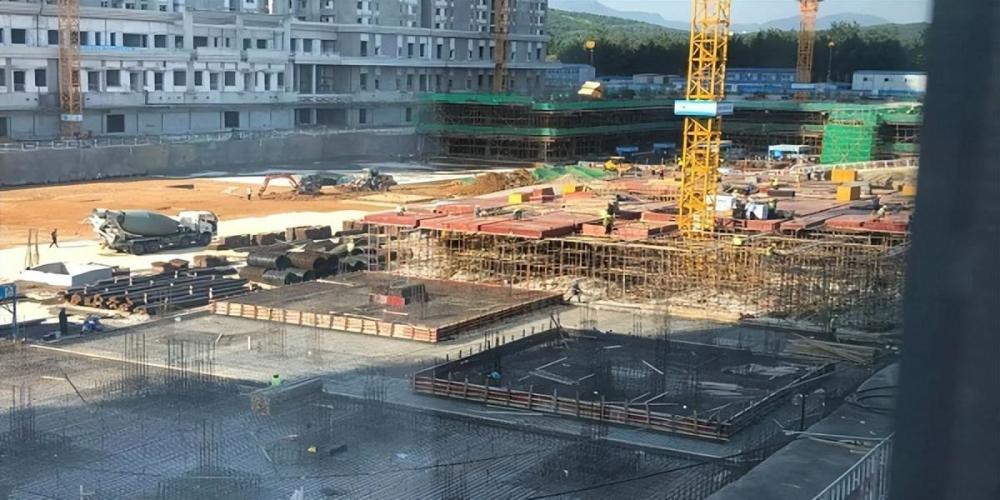

倉庫以及材料的堆放一般應接近使用地點，最好是能夠跟現場內的運輸?shù)缆菲叫?，這樣會更方便運輸與卸貨。不過如果貨物裝卸時間比較長的倉庫，就不適合布置在路邊了。存放著危險物品、材料的倉庫要單獨設立在離現場較遠的位置，必須與在建位置保持15m以上的距離，這是為了保證施工現場安全。

4、布置加工棚

施工現場內一般都會有加工棚。加工棚的位置要方便材料與構件等的運輸。鋼筋加工棚要考慮原材料堆放在哪里，成品及半成品又堆放在哪里，同時還得考慮到是否處于塔吊的覆蓋區域，因為有些材料是需要使用塔吊來起吊。木工加工棚在受條件限制的情況下，可以直接將材料吊運至樓層上進行加工。另外彼此有關聯的加工棚應該設置在一個區域內。

5、場內運輸?shù)缆返牟贾?/p>

施工現場的主要道路要做好排水，以及做好硬化處理。其余道路要考慮如何布置才能把現場內的倉庫、加工棚、各處施工位置等貫穿起來。當然在布置現場的運輸?shù)缆窌r，還需要考慮到運輸重量，來確定是要采用雙行干道或單行循環道。

圖片源于網絡

運輸?shù)缆返拇笮》矫?，一般主干道寬度單行道不小?m，雙行道不小于6m，消防車道不小于4m，載重車轉彎半徑不宜小于15m。如果現場的情況無法滿足這些道路的條件，那么就按照現場實際的情況進行調整，但必須要滿足消防要求。

另外現場內的施工道路最好是成環布置，這樣就不會出現因為運輸車輛掉頭而導致道路的擁堵。若道路確實無法成環布置，那么就要給運輸車輛預留出足夠的掉頭位置。應急通道也需要設置好，避免出現運輸車輛長時間占道的情況。

6、現場臨時房屋的布置

盡可能使用已經建完的永久性房屋，如果確實不夠用之后，再修建臨時房屋使用。臨時房屋的布置需要考慮到拆裝是否方便，以及是否滿足消防安全。

施工現場內的辦公區、生活區以及施工區最好能分開來。辦公區適合布置在入口處，盡量美觀大氣，寬趟明亮。而住宿區盡量離施工現場近一些，方便工人上下班，每間宿舍居住人員在16人以內是比較適合的。

圖片源于網絡

食堂一般是布置在生活區，但為了方便也可以考慮布置在生活區與施工區之間的位置。生活區一般還有澡堂、鍋爐房等，需要考慮到合理分布，各個功能區盡量不要離太遠。域如食堂，澡堂，鍋爐房等分布要合理，各功能區距離不宜太遠。

7、現場臨時水電等設施的布置

施工現場內的臨時用水用電布置是很重要的。用電方面，臨時總變電站應設在高壓線進入工地入口處，盡量避免高壓線穿過工地。用水方面，一般都是從市政供水接駁點將水引入施工現場。

而管網的布置大多是沿現場內的道路布置，但需要注意供電線路不要跟其他的管道線路在同一側。另外由于施工現場都是比較大的，在進行臨時水電的布置時要考慮經濟效益，比如說施工電纜要考慮如何布置才能節約長度。
